Thiết kế và xây dựng phòng X- Quang theo tiêu chuẩn và những lưu ý quan trọng cần biết

Để thiết kế và xây dựng được phòng X – Quang đúng tiêu chuẩn trước hết mọi người cần hiểu Phòng X – Quang là gi ?

1. X-quang là gì? Chụp X-quang là gì?



X-quang là một loại bức xạ năng lượng cao. Máy chụp X-quang phát ra các chùm tia X có bức xạ cao, các tia X này xuyên qua các mô mềm và thành phần dịch trong cơ thể dễ dàng, từ đó tạo hình ảnh, các bác sĩ sẽ dựa vào hình ảnh này để chẩn đoán bệnh.

Các mô đặc như xương sẽ cản trở tia X nhiều. Mô có độ đậm đặc cao thì càng ít tia X xuyên qua.

Không khí và nước cho độ đậm thấp hơn vì các phân tử cấu thành liên kết không chặt chẽ, tia X dễ dàng xuyên qua.

Việc thực hiện chụp X-quang là chỉ định cần thiết trong chẩn đoán nhiều bệnh, đặc biệt là các bệnh liên quan đến xương khớp, hô hấp, tim mạch.

Một số hình ảnh phòng X- Quang!

2. PHÒNG LẮP ĐẶT MÁY X-QUANG CHỤP TỔNG HỢP CAO TẦN RAY SÀN – TƯỜNG:

Hiện nay, thị trường thiết bị y tế đang có sự phát triển vượt bậc cả về số lượng, chủng loại và công nghệ. Trong khi đó, sự cạnh tranh khốc liệt giữa các hãng sản xuất dẫn tới giá thành thiết bị ngày càng hạ. Do đó, việc sử dụng các thiết bị X- Quang đặc thù không còn chỉ giới hạn trong các Bệnh viện như trước kia mà ngay cả các đơn vị y tế tư nhân cũng có khả năng trang bị thiết bị này. Chính việc sử dụng rộng rãi đã đặt ra một vấn đề không nhỏ là đảm bảo an toàn khi xây dựng phòng thiết bị sử dụng máy X – Quang, cũng như các máy phát ra tia phóng xạ khác.

Kích thước phòng đặt máy tối thiểu là: 4,5m x 4,0m x 3,0m (dài x rộng x cao)

Ảnh minh họa

2.1 Sàn của “phòng đặt máy”:   Sàn của “Phòng đặt máy” nên được đổ bê tông dày khoảng 100mm, phía trên lát gạch men bằng phẳng với độ dốc của sàn +/-00

2.2 Tủ điện:

Bảng điện gồm các thành phần sau:
+ Áp tô mát: Yêu cầu loại áp tô mát 3 pha với dòng cắt 100A.
+ Cáp điện 3 pha ( 4 dây lõi đồng), tuỳ theo chiều dài từ trạm biến áp (hoặc cột điện chính) vào Tủ điện mà chọn dây có tiết diện mỗi lõi theo bảng dưới đây.
Chiều dài dây tải điện từ Bình hạ thế hoặc Cột điện chính tới Tủ điện- 10 20 30 40 50 60 70 80 90 100
Tiết diện cắt ngang mỗi lõi dây A(mm2) 8 14 22 30 30 38 50 50 60 60
+ Dây tiếp đất : Yêu cầu dây có tiết diện lớn hơn hoặc bằng 22mm2 và điện trở của dây tiếp đất nhỏ hơn 10 Ôm (Ohm).
+ Nguồn điện cung cấp là 3 pha 380 V, điện áp nên ổn định. Biên độ dao động cho phép là +/-5% ( pha – pha). Trong trường hợp cần thiết- phải kéo trực tiếp từ bình hạ thế vào phòng lắp máy.

2.3 Yêu cầu về điều hòa và hút ẩm cho phòng đặt máy và phòng điều khiển:

Khung kính chì:

+ Nên sử dụng loại kính chì có kích thước 80cm x60cm (rộng x cao) để đảm bảo tầm nhìn cho người vận hành máy.
+ Giả sử kính chì có kích thước 80cm x 60 cm bề dày khoảng 1cm . Khi đó, yêu cầu làm khung kính chì theo chỉ dẫn sau. ( Đối với 80cm x 60 cm)
Cách làm khung kính chì: Mép dưới của khung kính chì kính chì cách mặt đất một khoảng 100 cm .

Hệ thống an toàn phóng xạ:
+ Phòng đã được trát Barit 3cm, hoặc ốp cao su chì .
+ Các cánh cửa ra vào, cửa thông giữa phòng đặt bàn máy và phòng điều khiển phải ốp chì lá có độ dầy 3mm (Hai mặt).
+ Cửa sổ quan sát phòng chụp bằng kính chì.
+ Có chứng chỉ an toàn bức xạ do cơ quan có chức năng cấp.
Định mức cho 1m2 Barit trát dày 3cm bao gồm:
Xi măng PC-30 : 9 Kg.
Cát vàng : 30 Kg.
Bột Barit cản xạ : 30 Kg.
Phụ gia cản xạ : 1 Kg.
Trát làm 2 lớp, mỗi lớp dày 1,5cm

3 PHÒNG LẮP ĐẶT MÁY X-QUANG CHỤP TỔNG HỢP CAO TẦN CỘT BÓNG TREO TRẦN:

Diện tích phòng tối thiểu yêu cầu:
– “Phòng đặt máy”: Dài 4,5m x Rộng 4m.
– “Phòng điều khiển”: Dài 4,5m x Rộng 2m

3.1 Sàn của “Phòng đặt máy”:

3.2 Tủ điện:

3.3 Yêu cầu về 02 ray trần

– Làm 02 ray để treo máy xuyên suốt chiều dọc “Phòng đặt máy”, cách sàn “Phòng đặt máy” tối thiểu 3m và cách trần trên tối thiểu 20cm
– Khoảng cách từ tâm ray này tới tâm ray kia là1,25m. Hai ray phải cân bằng để tránh tình trạng máy trôi tự nhiên.
– Hai ray phải có khả năng chịu lực treo tối thiểu 300kg.
– Hai ray có dạng hình chữ C có kích thước cao 15cm x rộng 10cm

3.4 Yêu cầu về điều hòa và hút ẩm cho phòng đặt máy và phòng điều khiển:

Khung kính chì:

Hệ thống an toàn phóng xạ:
+ Phòng đã được trát Barit 3cm, hoặc ốp cao su chì .
+ Các cánh cửa ra vào, cửa thông giữa phòng đặt bàn máy và phòng điều khiển phải ốp chì lá có độ dầy 3mm (Hai mặt).
+ Cửa sổ quan sát phòng chụp bằng kính chì.
+ Có chứng chỉ an toàn bức xạ do cơ quan có chức năng cấp.

Định mức cho 1m2 Barit trát dày 3cm bao gồm:
Xi măng PC-30 : 9 Kg.
Cát vàng : 30 Kg.
Bột Barit cản xạ : 30 Kg.
Phụ gia cản xạ : 1 Kg.
Trát làm 2 lớp, mỗi lớp dày 1,5cm.

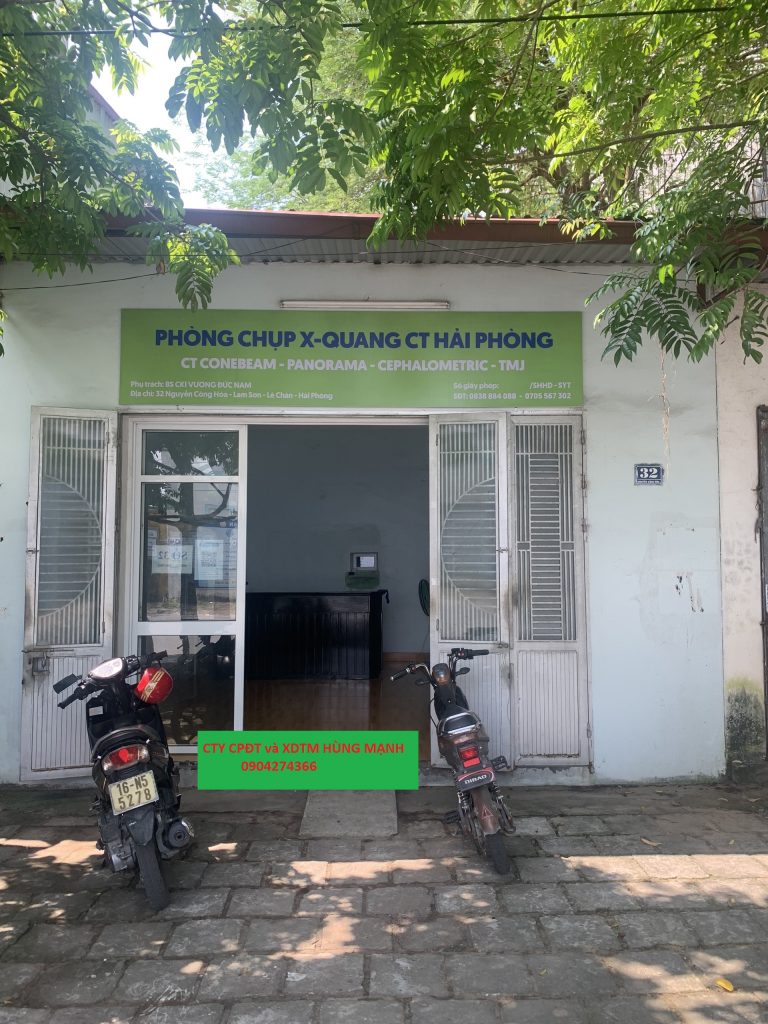

4. Một số hình ảnh XD HÙNG MẠNH đã thi công gửi tới quý khách hàng ạ

Thi công và lắp đặt phòng X- Quang tại Thái Bình





Dưới đây là hợp đồng của 1 vị khách bên Công Ty xây dựng HÙNG MẠNH chúng tôi  tháng 11.

Chúng tôi hy vọng những hình ảnh trên đây sẽ giúp quý khách hàng, người chủ của những phòng chụp quang uy tín chất lượng sẽ đưa ra được quyết định sáng suốt khi lựa chọn một đơn vị thi công phòng chì có đủ khả năng chuyên môn trong lĩnh vực này. Trân trọng!
 Mọi thắc mắc cần tư vấn, quý khách hàng có thể liên hệ  qua số điện thoại 0904 274 366. Xây dựng Hùng Mạnh – Rất hân hạnh được phục vụ ạ quý khách hàng!
Hãy để chúng tôi Công Ty Xây Dựng HÙNG MẠNH  phục vụ quý khách hàng!
 🏠  VPGD : 563 Nguyễn Văn Linh, Lê Chân, Hải Phòng
 ☎  Hotline : 0904274366
